GGD型交流低压配电柜

    详细说明

    一、概述
        GGD型交流低压配电柜适用于交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统,可用于发电厂、变电站、工矿企业等电力用户作为动力、照明及配电设备的电能转换、分配与控制之用。
        该产品具有分断能力高,动热稳定性好,电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
        本产品符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备》等标准。

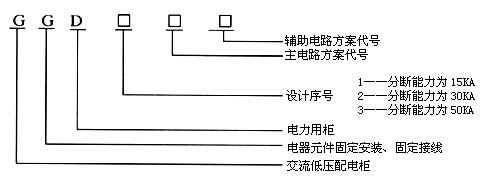

    二、产品型号及含义
    三、使用条件
    3.1周围空气温度不高于+40°C,不低于-5°C。24h内的平均温度不得高于+35°C。
    3.2户内安装使用,使用地点的海拔高度不得超过2000m。
    3.3周围空气相对湿度在最高温度为+40°C时不得超过50%。在较低温度时不允许有较大的相对湿度。(例如+20°C时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
    3.4设备安装时与垂直面的倾斜度不超过5%。
    3.5设备应安装在无剧烈震动和冲击的地方,及不足以使电器元件受到腐蚀的场所。
    3.6用户有特殊要求时可与制造厂协商解决。

    四、电气性能

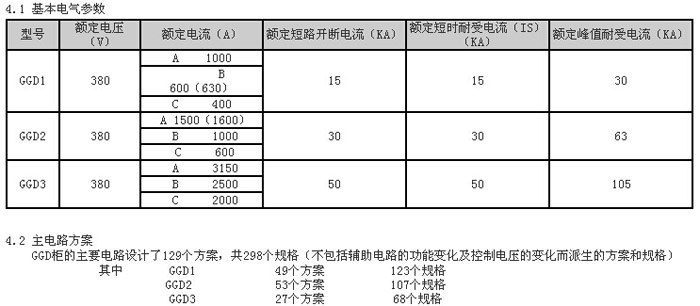

    4.1 基本电气参数
        主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3150A适合2000KVA及以下的配电变压器选用。
        此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜,其主要电路方案4个,共12个规格。
    4.3 辅助电路方案
        辅助电路的设计分供用电方案和发电方案两部分。我公司根据GGD柜内有足够的空间安装二次元件的特点,同时开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
    4.4 主母线
        考虑到价格比和以铝代铜的可行性,额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。当然,也可根据用户的要求将铝母线换成同等载流量的铜母线。
        母线的搭接面均采用搪锡工艺处理。
    4.5 电器元件选择
    a. GGD柜主要采用国内已能批量生产的较先进的电器元件。如ME、DZ20、DW15等。同时也根据经济合理的原则,在充分考虑可行性的前提下保留了部分可用的老产品如DZ10等。不主张选用已淘汰的产品。
    b. HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操作方式,保留了老产品的优点,是一种实用新型的电器元件。
    c. 如设计部门根据用户需要,选用性能更优良,技术更先进的新型电器元件时,因GGD柜具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。
    d. 为进一步提高主电路的动稳定能力,GGD柜的母线支撑采用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型,绝缘强度高、自熄性能好,结构独特,只需调整积木式间块即可方便的组合成单母线夹或双母线夹。绝缘支撑是套简式模压结构,成本低、 强度高,解决了老产品爬电距离不够的缺陷。

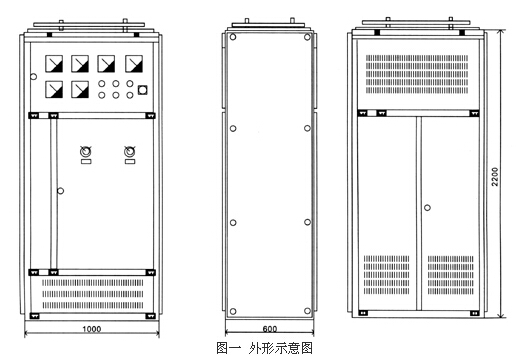

    五、 结构特点
    5.1 GGD型交流低压配电柜的柜体采用通用柜形式,柜架用8MF冷弯型钢局部焊接组装而成,柜架零件及专用配套零件由本公司配套供货,以保证柜体的精度和质量。
        通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现生产。既缩短了生产制造周期,也提高了工作效率。
    5.2 GGD柜设计时充分考虑到设备运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断的由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然风道,达到散热的目的。
    5.3 GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形的各部分的分割尺寸,使整柜美观、大方、新颖。
    5.4柜门用转轴式活动铰链与柜架相连,安装、拆卸方便。门的折边处均嵌有一根山型橡塑条,关门时门与柜架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
    5.5装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接,整框构成完整的接地保护电路。
    5.6框体面漆选用聚脂桔型烘漆,亦可选取用喷塑粉工艺处理,均具有附着力强,质感好的特点,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒适的视觉环境。
    5.7柜体的顶盖在需要时可拆卸,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
    5.8柜体的防护等级为IP30,用户也可根据环境要求在IP20-IP40之间选择。

    六、安装与使用
        产品到达收货地点后,首先应当检查包装是否完整无损,发现问题及时通知有关部门查找原因。对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所。
    6.1产品的安装

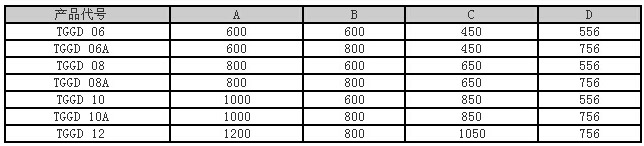

        产品的安装应按安装示意图进行(见附图2),基础槽钢和螺栓由用户自备,主母线安装时应将搭接面修理平整,处理干净,涂上中性凡士林或采取其他措施,然后螺栓紧固。
    6.2产品在安装完毕后,投入运行前需进行如下项目的检查与试验。
    a.检查柜体面漆有无脱落,柜内是否干燥、清洁。
    b.电器元件的操作是否灵活,不应有卡滞或操作力过大现象。
    c.主要电器的通断是否可靠、准确。辅助接点的通断是否可靠准确。
    d.仪表指示与互感器的变化及极性是否正确。
    e.母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠。
    f.辅助接点是否符合要求,熔断器的熔芯规格是否正确,断电器的整定值是否符合设计要求,动作是否准确。
    g.电路的接点是否符合电器原理图要求。
    h.保护电路系统是否符合要求。
    j.用500伏兆欧表测量绝缘电阻值不得低于1兆欧。
    6.3 使用注意事项
    a.本产品为不靠墙安装,单面(正面)操作,双面开门维修的低压配电柜。产品的维修通道及柜门,必须经考核合格的专业人员方可进入或开启进入操作、检查和维修。
    b.空气断路器,经过多次合,分后,会使主触头局部烧伤和产生碳类物质,使接触电阻增大,应定期对空气断路器按其使用说明书进行维护和检修。

    七、 产品成套性
    制造厂供货时应提供下列文件及附件
    a.装箱清单
    b.产品合格证
    c.使用说明书
    d.出厂试验报告
    e.有关电气图纸
    f.柜门钥匙,操作手柄及合同单规定的备品备件。


    八、订货须知
    用户订货时应提供如下资料
    a.产品的全型号(包括电路方案号和辅助电路方案号)
    b.主电路系统组合顺序图
    c.辅助电路电器原理图
    d.柜内元器件清单
    e.其它与产品正常使用条件不符的特殊要求
